راهنمای جامع جرثقیل دروازه‌ای: انواع، کاربردها و نکات کلیدی انتخاب برای کارخانه‌ها

جرثقیل دروازه ای یکی از گزینه‌های کلیدی برای جابجایی بارهای سنگین در فضاهای باز یا سالن‌های بزرگ صنعتی است. این راهنما از سطح مقدماتی تا موضوعات فنی پیشرفته طراحی شده تا مدیران فنی، مهندسان خرید و تصمیم‌گیران کارخانه‌ای بتوانند با دیدی عملی و کاربردی، مناسب‌ترین گزینه را انتخاب و پیاده‌سازی کنند.

جرثقیل دروازه ای چیست؟ تفاوت با سایر جرثقیل‌ ها

به‌طور کلی، جرثقیل دروازه‌ای (gantry crane) دستگاهی است که تیر یا تیرهایی را بین دو پایه نگهدارنده ثابت یا متحرک قرار می‌دهد تا بار را در امتداد یک مسیر افقی جابه‌جا کند. این نوع جرثقیل می‌تواند در فضای باز یا داخل سالن نصب شود و اغلب برای مکان‌هایی که نصب ریل سقفی ممکن نیست یا دسترسی زمینی مطلوب‌تر است به کار می‌رود. در مقابل، اگر نیاز دارید بین گزینه‌های سقفی و دروازه‌ای مقایسه کنید، صفحه راهنمای انتخاب جرثقیل سقفی می‌تواند اطلاعات تکمیلی مفیدی ارائه دهد.

انواع جرثقیل دروازه‌ای

جرثقیل دروازه‌ای تمام‌دروازه‌ای (Full Gantry)

در این ساختار، تیر یا تیرها بین دو پایه کامل قرار می‌گیرند که معمولاً روی ریل‌های زمینی حرکت می‌کنند. مناسب برای بارگیری در فضای باز، انبارها و محوطه‌های کاری با نیاز به دسترسی همگانی از زیر تیر.

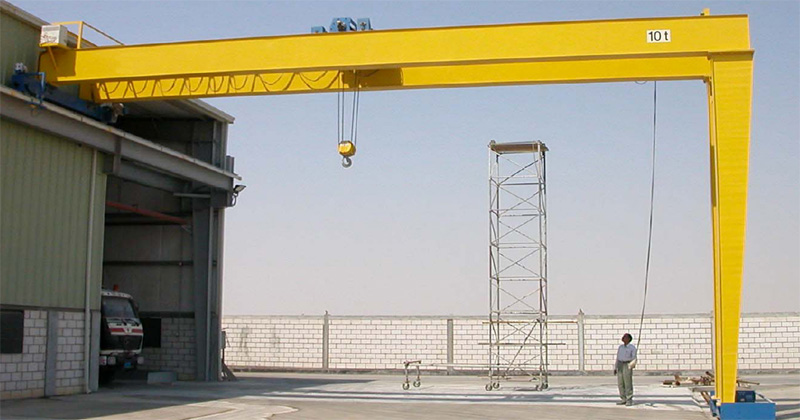

جرثقیل نیم‌دروازه‌ای (Semi-Gantry)

در این نوع، یک سمت بر روی ریل زمینی و سمت دیگر از ریل یا ساختار داخلی سالن پشتیبانی می‌شود. وقتی تنها یک طرف امکان نصب پایه کامل را داشته باشد، نیم‌دروازه‌ای انتخاب اقتصادی و عملی است.

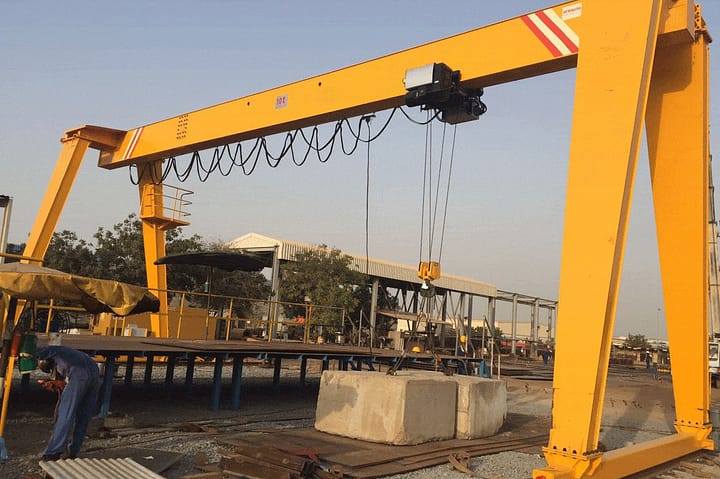

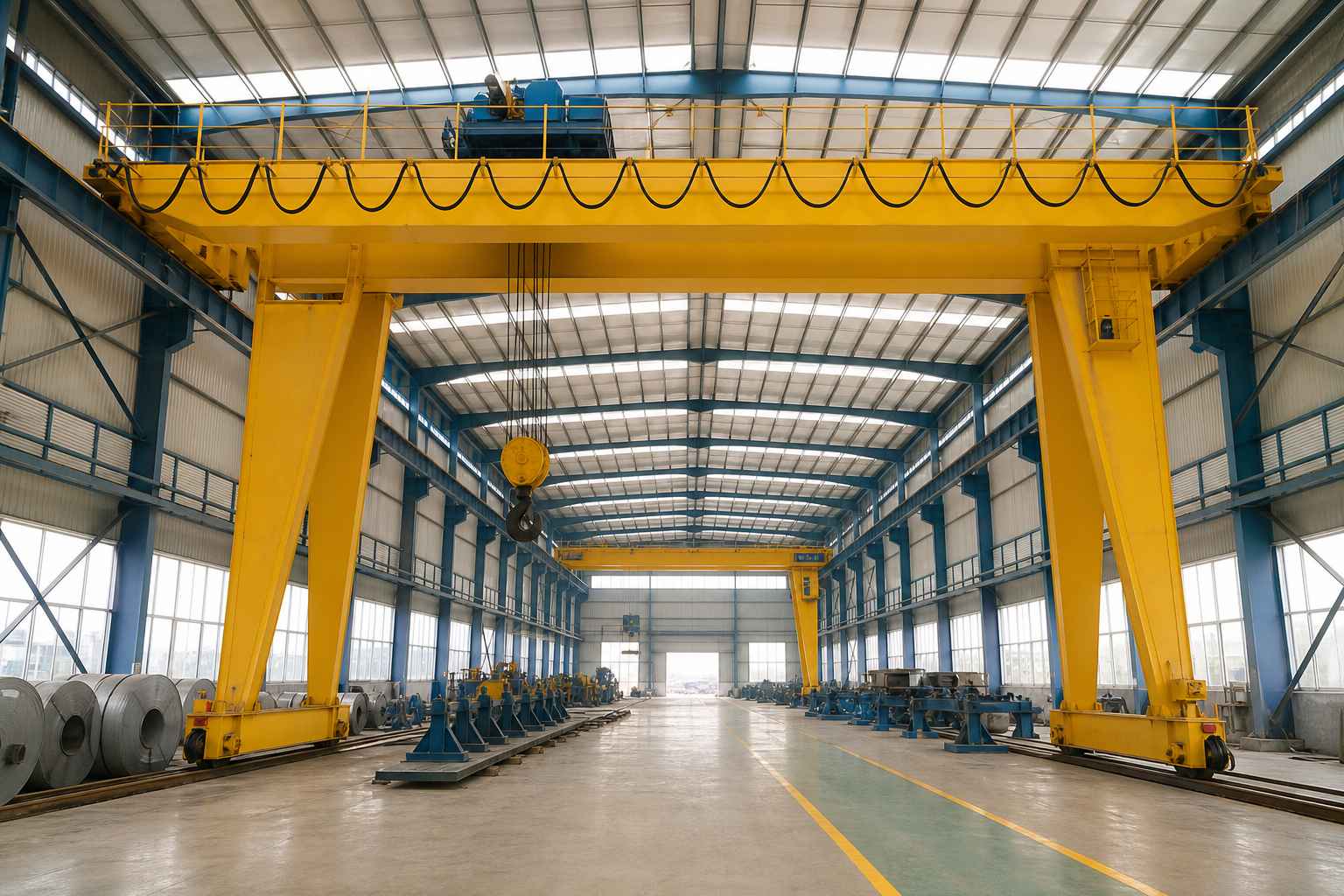

جرثقیل دروازه‌ای تک‌تیر و دو‌تیر

مشابه دسته‌بندی تیر در جرثقیل‌های سقفی، جرثقیل‌های دروازه‌ای نیز می‌توانند تک‌تیر یا دو‌تیر باشند. انتخاب بین این دو بر اساس نوع بار، نیاز به پایداری و ظرفیت حمل انجام می‌شود.

جرثقیل‌های قابل‌نقل و چرخدار

برخی جرثقیل‌های دروازه‌ای دارای چرخ یا سیستم حرکتی مستقل هستند تا در فضاهای گسترده یا کارگاه‌های موقت به‌راحتی جابه‌جا شوند. این نوع در مواردی که انعطاف‌پذیری محل کار اهمیت دارد، کاربرد دارد.

کاربردهای متداول

• بارگیری و تخلیه محوطه‌ها و انبارهای باز
• جابجایی تجهیزات سنگین در خطوط تولید و مونتاژ
• کارگاه‌های تعمیراتی و شاپ‌فلوور
• صنایع فولاد، تولید قطعات بزرگ و قالب‌سازی
• بنادر و محوطه‌های کانتینری (در انواع خاص)

نکات کلیدی انتخاب برای کارخانه‌ها

انتخاب مناسب بستگی مستقیم به نیازهای عملیاتی، ساختار فیزیکی کارخانه و سیاست‌های نگهداری دارد. در ادامه فهرستی از معیارهای اصلی آورده شده است:

1. ظرفیت بار (Load Capacity)

ظرفیت اسمی جرثقیل باید از سنگین‌ترین باری که جابه‌جا می‌کنید فراتر باشد. هنگام تعیین ظرفیت، وزن بار، وسایل بسته‌بندی و اتصالات بالابر را هم لحاظ کنید.

2. دهانه (Span) و ارتفاع بالابری

عرضی که جرثقیل باید پوشش دهد (دهانه) و بالاترین نقطه‌ای که قلاب باید برسد، دو پارامتر اصلی طراحی هستند. دهانه و ارتفاع بر طول تیر، انتخاب نوع تیر و مشخصات ساختاری تأثیر می‌گذارند.

3. محیط کاری

محیط بیرونی یا داخلی بودن، شرایط جوی، دمای کار، گردوغبار یا مواد خورنده می‌تواند انتخاب مواد، پوشش حفاظتی و سیستم‌های خوردگی را تحت تاثیر قرار دهد.

4. نوع بار و چیدمان کارگاه

بارهای نامتعارف، مرکز ثقل نامتعادل یا نیاز به گردش بار خاص ممکن است نیاز به تجهیزات ویژه (بخش‌های بالابری مخصوص، فیکسچرها) یا جرثقیل دوکاره ایجاد کند.

5. راندمان عملکرد و سرعت

سرعت بالابری، حرکت طولی و حرکت عرضی باید با فرآیند تولید هماهنگ شود تا گلوگاه ایجاد نگردد. تنظیم پروفایل سرعت و انتخاب اینورترها می‌تواند به کنترل نرم‌تر و ایمن‌تر کمک کند.

6. زیرساخت و شالوده ریل

بارهای دینامیک و ثابت وارده بر زمین یا فونداسیون پیش از نصب باید بررسی و در صورت نیاز تقویت شوند. طراحی ریل و فواصل تکیه‌گاه تأثیر مستقیمی بر پایداری جرثقیل دارد.

7. سیستم کنترل و اپراتوری

گزینه‌هایی مانند کنترل زمینی، کنترل ریموت، کابین اپراتور یا کنترل نیمه‌خودکار باید بر اساس شیوه کار و نیازهای ایمنی انتخاب شوند.

8. نگهداری و دسترسی تعمیراتی

طراحی باید دسترسی کافی برای سرویس‌های معمول و تعویض قطعات فراهم کند تا زمان توقف تولید به حداقل برسد. قراردادهای خدمات پس از فروش و موجودی قطعات یدکی را در نظر بگیرید.

9. ایمنی و ملاحظات قانونی

وجود تجهیزات حفاظتی مانند محدوده‌های کاری تعیین‌شده، فندک‌های توقف اضطراری، سیستم‌های هشدار صوتی و بصری و آموزش اپراتورها بخش ضروری انتخاب است.

روند خرید و پیاده‌سازی: گام‌ به‌ گام

1. نیازسنجی دقیق: تعیین ظرفیت‌ها، دهانه، ارتفاع و شرایط محیطی.
2. تهیه مشخصات فنی (RFP): شرح جزئیات عملکردی و خواسته‌های نگهداری.
3. انتخاب تأمین‌کننده و بررسی نمونه پروژه‌ها و مراجع کاری.
4. بازدید محل و طراحی مهندسی: تعیین شالوده، ریل‌ها و مسیرهای حرکت.
5. ساخت و تحویل قطعات، نصب و راه‌اندازی تحت نظارت مهندسین.
6. آزمایش بار و تایید عملکرد بر اساس مشخصات قراردادی.
7. آموزش اپراتورها و تیم نگهداری، و تدوین برنامه سرویس‌دهی دوره‌ای.

نگهداری و بازرسی

• بازرسی روزانه یا پیش از هر شیفت: بررسی بصری و عملکرد کلیدهای ایمنی و سیم‌بکس‌ها.
• بازرسی‌های دوره‌ای فنی: بررسی بالابر، یاتاقان‌ها، سیم بکسل/زنجیر و اجزای مکانیکی.
• ثبت سوابق تعمیرات و عملیات برای تحلیل روند خرابی و برنامه‌ریزی نگهداری پیشگیرانه.
• آموزش مداوم پرسنل نگهداری در مورد روش‌های ایمن و تکنیک‌های تشخیص خرابی‌های اولیه.

ایمنی عملیاتی: چک‌لیست سریع

• همیشه بار را طبق دستورالعمل مرکز ثقل و روش اتصال ببندید.
• اطمینان از وجود فاصله ایمن بین بار و موانع یا کارکنان.
• استفاده از قفل‌ها و علائم هشدار در هنگام انجام عملیات تعمیراتی.
• آزمایش عملکرد توقف اضطراری و سیستم‌های حفاظتی قبل از راه‌اندازی کامل.

چند سناریوی تصمیم‌گیری عملی

در انتخاب نوع جرثقیل، می‌توانید از این راهنماهای سریع استفاده کنید:

• اگر فضای باز و نیاز به پوشش سراسری دارید: جرثقیل دروازه‌ای تمام‌دروازه‌ای در اولویت است.
• اگر یک سمت سالن امکان نصب ندارد اما سقف ظرفیت نصب جرثقیل سقفی را ندارد: نیم‌دروازه‌ای گزینه اقتصادی‌تری خواهد بود.
• برای بارهای نامنظم یا نیاز به جابجایی مکرر بین محل‌های مختلف کارگاه: مدل‌های چرخدار یا قابل‌نقل را بررسی کنید.

جمع‌بندی و راهکارهای عملی

جرثقیل دروازه ای ابزار قدرتمندی برای کارخانه‌ها و محوطه‌های صنعتی است؛ اما انتخاب صحیح نیازمند تحلیل چندبعدی از نیازهای عملیاتی، ساختار فیزیکی و برنامه نگهداری است. پیش از خرید، مشخصات فنی دقیق را تهیه کنید، بازدید مکان انجام دهید و الزامات ایمنی و نگهداری را در قرارداد لحاظ کنید. همچنین ترکیب اطلاعات این راهنما با مقایسه گزینه‌های سقفی و دروازه‌ای می‌تواند به تصمیمی متوازن‌تر منجر شود.

اگر مایلید مقایسه دقیق‌تری بین گزینه‌های سقفی و دروازه‌ای داشته باشید، مطالعه مطلب مرتبط درباره جرثقیل سقفی می‌تواند مکمل این راهنما باشد.

نکته پایانی: تصمیم‌گیری هوشمندانه درباره جرثقیل دروازه‌ای هم به تحلیل مهندسی دقیق نیاز دارد و هم به درنظرگرفتن فرایندهای عملیاتی کارخانه؛ ترکیب این دو عامل، پایداری و بهره‌وری بلندمدت را تضمین می‌کند.
