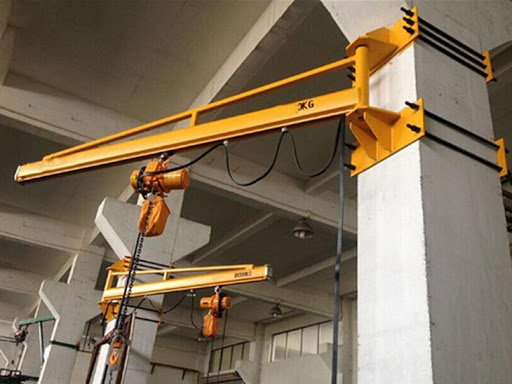

اصول طراحی سازه نگهدارنده جرثقیل سقفی

در این مقاله مروری عملیاتی روی اصول طراحی سازه نگهدارنده جرثقیل سقفی ارائه می شود تا مهندسان و مدیران کارگاه ها دید روشنی نسبت به عوامل کلیدی طراحی پیدا کنند. برای درک بهتر جایگاه این موضوع در چشم انداز کلی انتخاب و بهره برداری از جرثقیل سقفی می توان این متن را مکمل صفحات انتخاب و نگهداری دانست.

اصول طراحی سازه نگهدارنده جرثقیل سقفی

در طراحی سازه نگهدارنده جرثقیل سقفی اولین گام شناسایی دقیق نوع و مقدار بارهای وارد بر ریل و تیرها است. باید بارهای مرده شامل وزن خود سازه و ریل، بارهای زنده شامل بارهای جرثقیل و باری که حمل می شود، و اثرات دینامیکی مانند ضربه و شتاب را در نظر گرفت. تحلیل باید شامل ترکیب بارهای همزمان و حالات بارگذاری غیرمعمول باشد تا نقاط بحرانی شناسایی شوند. طراحی بر مبنای ارزیابی صحیح نیروها و نحوه توزیع آنها در تیر اصلی و قاب های پوششی انجام می شود.

تیرهای ریل و مشخصات هندسی

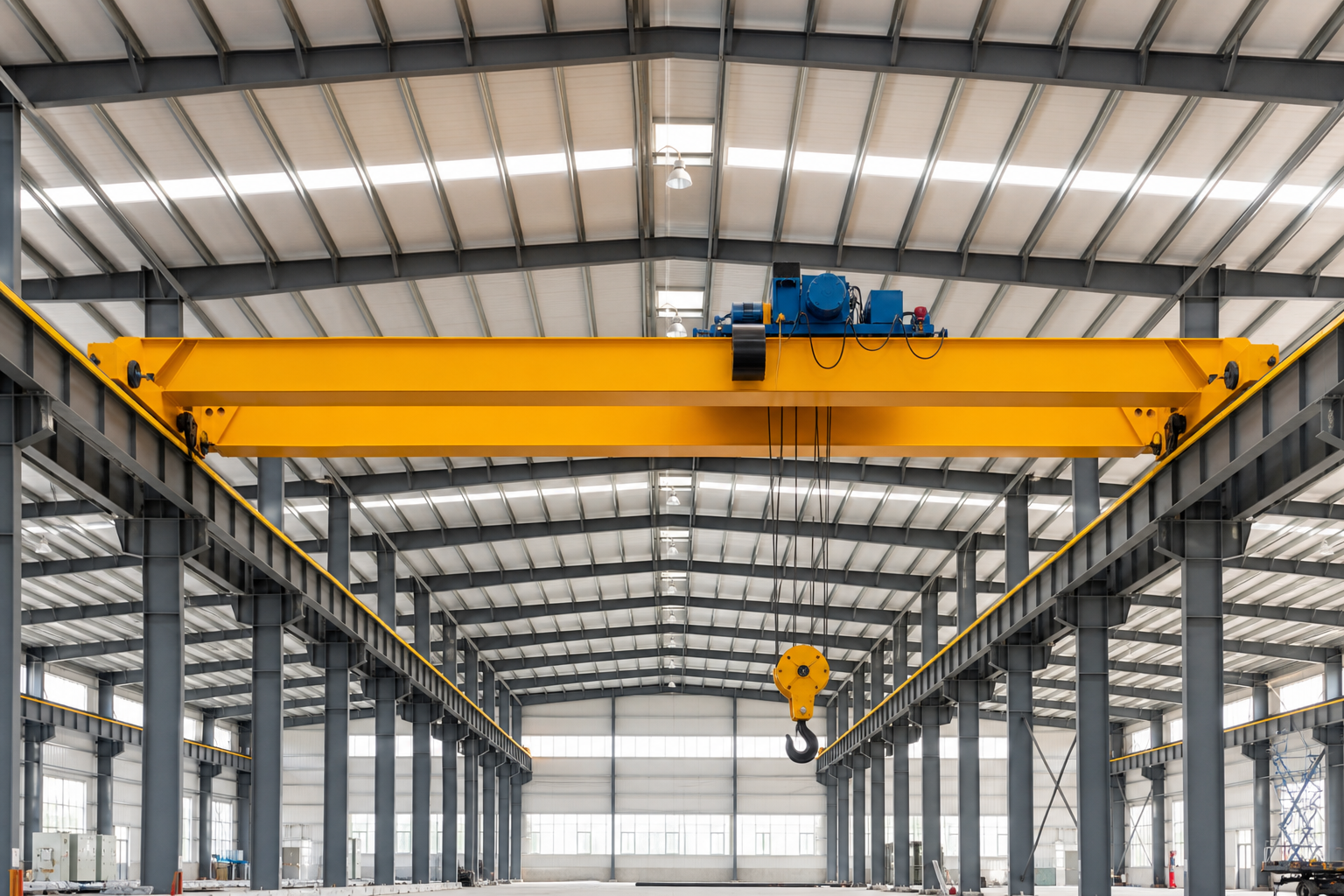

تیرهای ریل نقش مستقیم در انتقال بار از چرخ های دروازه ای یا واگن جرثقیل به قاب های سازه ای دارند. انتخاب مقطع، ارتفاع و ضخامت بال تیر، و طول آزاد بین تکیه گاه ها باید بر اساس حداکثر خیز مجاز و مقاومت خمشی انجام شود. کنترل صلبیت عرضی و مقدار خیز تحت بارگذاری عملیاتی از پارامترهای کلیدی است. زیرا خیز زیاد می تواند باعث ایجاد تنش های اضافی در اتصالات و شتاب های ناخواسته در حرکت بار شود.

قاب های پوششی و رفتار کلی سازه

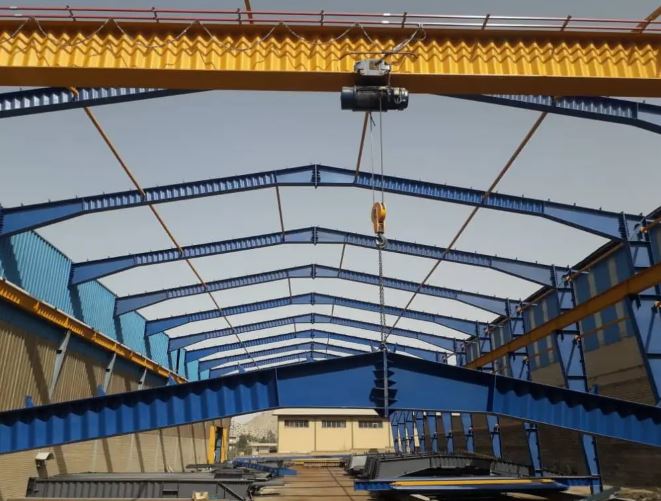

قاب های پوششی که تیرهای ریل روی آنها نصب می شوند باید توانایی انتقال بارهای متمرکز و لحظه های خمشی را داشته باشند. طراحی قاب شامل بررسی توزیع برش بین ستون ها، نیاز به مهاربندی جانبی برای جلوگیری از ناپایداری، و هماهنگی با سقف یا سقف صنعتی است. در بسیاری از پروژه ها پیشنهاد می شود پیش از اجرا مدل سازی قاب با روش المان محدود انجام شود تا رفتار توزیع بار و نقاط با تمرکز تنش مشخص شود. برای جزئیات اجرایی بیشتر می توان به منابع مرتبط با طراحی سازه پشتیبان جرثقیل مراجعه کرد.

اتصالات سازه ای و نحوه اجرای پیچی و جوشی

اتصالات بین تیرها، ستون ها و ریل ها باید ضمن تامین انتقال بار مناسب، امکان بازرسی و تنظیمات همراستا بودن را فراهم کنند. در طراحی اتصالات باید محدوده تحمل خستگی، دسترسی برای بازرسی و امکان جایگزینی قطعات فرسوده مد نظر قرار گیرد. استفاده از صفحات انتقال بار، تقویت کنج ها و بولت های با ضخامت و گرید مناسب از روش های معمول است. در محل اتصالات جوشی توجه به کیفیت جوش و پیش بینی آستانه های بازرسی غیرمخرب اهمیت دارد.

تلورانس ها، همراستایی ریل و اثرات حرارتی

برای عملکرد ایمن و نرم جرثقیل، همراستایی ریل در دو محور طولی و عرضی باید در محدوده های تلورانسی مشخص نگه داشته شود. تلورانس های تراز و اختلاف ارتفاع بین ریل ها می توانند باعث لرزش، سایش غیر یکنواخت چرخ ها و افزایش تنش در سازه شوند. علاوه بر آن باید تاثیر تغییرات دما و انبساط حرارتی در طراحی در نظر گرفته شود تا نیروی اضافی ناشی از انبساط به سازه منتقل نشود یا با درز و محل های لغزش کنترل شود.

پارامترهای کیفی و رعایت استانداردها

رعایت استانداردهای مرجع و دستورالعمل های طراحی سبب افزایش ایمنی و قابلیت بهره برداری طولانی مدت می شود. در مستندات طراحی باید پارامترهایی مانند خیز مجاز، ضریب ایمنی مصالح، ضریب ضربه دینامیکی و روش های آزمون کنترل کیفیت تعریف شود. همچنین لازم است. مشخصات مصالح و گرید فولادها و مشخصات جوش و بولت ها به وضوح در نقشه های اجرایی درج شود تا در اجرا اختلاف نظر پیش نیاید.

نکات اجرایی و برنامه نگهداری

طراحی مناسب زمانی نتیجه می دهد که اجرا و نگهداری همسو با آن پیش برود. نصب دقیق ریل، تراز کردن و هم راستا کردن آن در فاز اجرا و ثبت نقاط مرجع برای بازدیدهای دوره ای از اهمیت بالایی برخوردار است. پس از نصب باید برنامه نگهداری شامل بازدیدهای بصری، چک کردن بولت ها و بررسی ساییدگی ریل و چرخ ها تدوین شود. برای اطلاعات بیشتر در زمینه برنامه نگهداری می توانید به صفحه نگهداری جرثقیل سقفی مراجعه کنید.

جمع بندی و راهنمای اقدام عملی

طراحی سازه نگهدارنده جرثقیل سقفی بر مبنای تحلیل دقیق بارها، انتخاب مقاطع مناسب تیر ریل، طراحی قاب های پوششی مقاوم و اتصالات قابل بازرسی انجام می شود. توجه به تلورانس های همراستایی، اثرات حرارتی و برنامه نگهداری از عوامل تعیین کننده عمر مفید سیستم هستند. پیشنهاد می شود پیش از اجرا یک بررسی مهندسی کامل شامل نقشه های بارگذاری و مشخصات اجرایی آماده شود و در صورت نیاز از مشاوره سازنده یا شرکت های تخصصی استفاده گردد تا مسایل عملیاتی و نگهداری در طراحی پیش بینی شوند.
