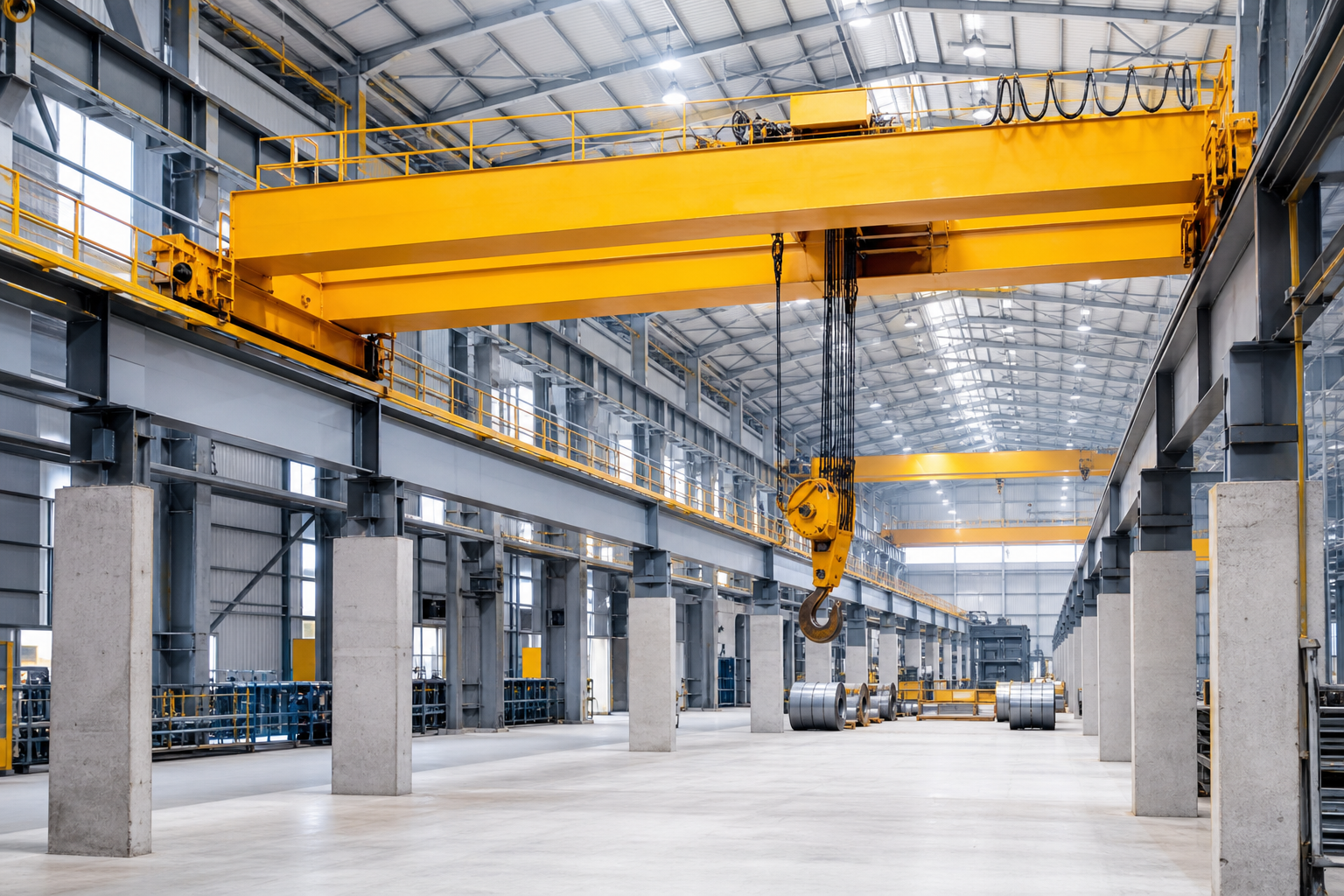

اصول محاسبه بارگذاری روی پل و ریل های جرثقیل

محاسبه دقیق بارگذاری روی پل و ریل های جرثقیل پایه ای است برای تضمین ایمنی، دوام و کارایی تجهیزات جابجایی سنگین در سالن های تولید و انبارها. در این مقاله جنبه های استاتیکی و دینامیکی لازم برای تعیین ابعاد پل و ریل توضیح داده می شود و رویکردهای رایج برای طراحی سازه پشتیبان جرثقیل به صورت گام به گام تشریح می شود تا مهندسین سازه و طراحان نصب بتوانند تصمیم های فنی مناسبی اتخاذ کنند.

محاسبات اصلی و الزامات طراحی سازه پشتیبان جرثقیل

اولین گام در طراحی سازه پشتیبان جرثقیل تعیین مجموعه کامل بارهای وارد بر سیستم است. این بارها شامل وزن خود جرثقیل و پل، وزن کالسکه و فلش یا قلاب، بار نامی قابل حمل، و بارهای مرده مرتبط با سازه های وابسته می شود. علاوه بر این باید بارهای دینامیکی ناشی از شتاب و ترمز، بارهای جانبی ناشی از حرکت کالسکه و بارهای ضربه ای در حین کار در نظر گرفته شود. طراحی سازه پشتیبان جرثقیل باید طوری انجام شود که خیز، تنش و فشار تماس ریل با پی در محدوده های مجاز باقی بمانند و در عین حال امکان تعمیر و تنظیم ریل وجود داشته باشد.

تعریف بارها و مؤلفه های مؤثر

برای هر پل و ریل باید بارهای زیر تعریف شوند: بار مرده شامل وزن پل و تجهیزات وابسته، بار زنده شامل حداکثر بار قابل حمل و وزن کالسکه، و بارهای دینامیکی که از ضریب ضربه یا فاکتور دینامیکی برای بار زنده استخراج می شوند. در بسیاری از کاربردها فاکتور دینامیکی به علت شتاب، توقف ناگهانی و نوسان بار از اهمیت زیادی برخوردار است. همچنین باید بارهای کناری ناشی از ترمز یا نیروی باد و هر نیروی اضافی ناشی از عملیات ویژه در طراحی لحاظ شود.

محاسبه بارهای چرخ و توزیع روی ریل

برای تبدیل بارهای کلی به بارهای موثر روی ریل، مراحل زیر معمولاً دنبال می شود: تعیین مجموع بارهای موثر شامل وزن جرثقیل و بار مفید ضربدر فاکتور دینامیکی، تقسیم این مجموع بین دو پل یا بیشتر در صورت وجود، و سپس توزیع بار هر پل بین چرخ ها با در نظر گرفتن هندسه پل و مرکز ثقل. نتیجه این تبدیل نیروهای عمودی روی هر چرخ را به دست می دهد که مبنای محاسبه فشار تماس ریل و طراحی تیرهای حمایتی است. در صورت وجود نامتعادلی در موقعیت کالسکه یا حرکت بار نزدیک به لبه پل، توزیع بار باید برای آن شرایط خاص اصلاح شود.

کنترل مقاومت خمشی و برشی پل

پس از تعیین بارهای چرخ، کنترل های مقاومت شامل محاسبه نیروی برشی و لنگر خمشی در مقاطع تیر اصلی انجام می شود. طراحی باید بر اساس کمترین حالت مقاومت مورد نیاز برای جلوگیری از خرابی های تکیه گاهی و برشی باشد و همچنین بررسی خیز الزامی است تا خیز تحت بارهای بهره برداری در محدوده های سرویس دهی باقی بماند. انتخاب مقطع و اتصالات باید به گونه ای باشد که محدودیت های خیز و مقاومت همزمان تأمین شوند و امکان بازرسی و نگهداری فراهم باشد.

کنترل فشار روی ریل و پی

فشار تماس ریل با پی باید بر اساس بار هر چرخ و سطح تماس محاسبه شود. در محاسبه فشار باید تمرکز نیروهای چرخ، کیفیت زیرسازی و شرایط توزیع بار در پی مدنظر باشند. در صورت نیاز پی باید برای توزیع یکنواخت نیرو تقویت شود یا از صفحات توزیع بار استفاده شود تا از نشست موضعی و خرابی زودهنگام جلوگیری شود. طراحی سازه پشتیبان جرثقیل باید شامل مشخصات مهندسی پی و جزئیات اتصال ریل به پل و پل به سازه اصلی باشد.

ملاحظات دینامیکی، ضربه و ایمنی

علاوه بر محاسبات استاتیکی، اثرات دینامیکی مانند ضربه در شروع و توقف حرکت، نوسان بار و رفتار فرکانسی سیستم باید بررسی شود. این بررسی ها ممکن است منجر به افزایش ضریب ایمنی یا نیاز به تغییر در هندسه پل یا سیستم ترمز شوند. همچنین باید سازگاری طراحی با ملزومات ایمنی و روش های بازرسی پیشگیرانه در طول عمر بهره برداری در نظر گرفته شود.

روند گام به گام برای تهیه نقشه های اجرایی

روند کار از جمع آوری اطلاعات اولیه شامل وزن ها و ابعاد جرثقیل، محل تکیه گاه ها و مشخصات مکان نصب آغاز می شود. سپس با تعیین فاکتورهای دینامیکی و ترکیب بارها بارهای چرخ محاسبه شده و کنترل های خمشی و خیز انجام می شود. در انتها جزئیات اتصال ریل و نحوه مهار پل به سازه اصلی مشخص می شود. طراحی نهایی باید شامل مشخصات جوش و بولت، روش های تنظیم ریل و دستورالعمل های مونتاژ باشد تا در زمان نصب، انتظارات سازه ای به درستی تامین شوند.

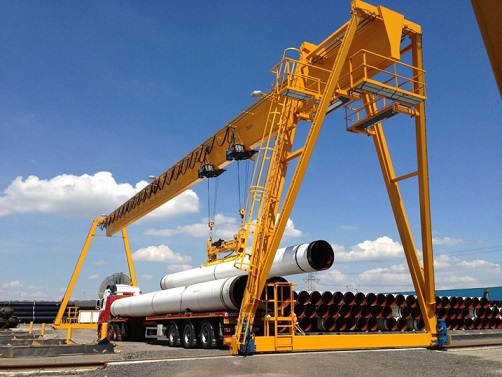

اگر به بررسی جامع تری درباره انواع و انتخاب جرثقیل نیاز دارید، مطالعه صفحه جامع درباره جرثقیل دروازه ای می تواند چارچوب مفیدی برای تطبیق نیازهای عملیاتی با مشخصات سازه ای فراهم کند. برای جزئیات محاسبات ظرفیت می توانید به مقاله مرتبط با محاسبه ظرفیت جرثقیل سقفی و برای جزئیات نصب ریل به صفحه نصب ریل جرثقیل سقفی مراجعه کنید.

در جمع بندی، طراحی سازه پشتیبان جرثقیل نیازمند تلفیق محاسبات استاتیکی دقیق، تحلیل اثرات دینامیکی و توجه به جزئیات اجرایی و نگهداری است. رعایت این اصول باعث می شود پل و ریل های جرثقیل ضمن تأمین ظرفیت مورد نیاز، عمر مفید بیشتری داشته باشند و عملکرد ایمن تری ارائه دهند.
